Nosso inversor de frequência variável (VFD), projetado para controle preciso do motor, é uma solução versátil que visa melhorar a eficiência energética e o desempenho operacional.
O inversor permite o controle preciso da velocidade do motor, resultando em redução do consumo de energia e menores custos operacionais, tornando-o uma escolha ecologicamente correta para as empresas.

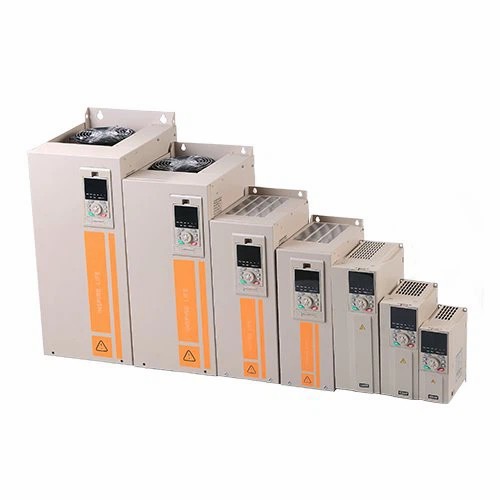

Inversor de frequência para motor trifásico
Material de alta qualidade e tecnologia de primeira classe. Função poderosa, transmissão continuamente variável. Aparência regular, pequena e bonita. Operação conveniente e display digital intuitivo.
Este tipo de VFD é frequentemente utilizado em ambientes residenciais e comerciais de pequeno porte, pois é adequado para motores que operam com potência de 120 V e não requerem altos níveis de potência.
Concedemos entrada de 220 V a cada segmento único e entrada de 220 V a três segmentos. Quando usado para monofásico, todos os outros segmentos podem ser usados como linha sobressalente.
O uso de dispositivo de conversão de frequência, sistema de ar condicionado de arrasto de bomba de refrigeração, bomba de água fria e ventilador é uma tecnologia de economia de energia muito boa.
Unidade de frequência variável de 3,7KW. Este é um motorredutor DC sem escovas de 24V 150W com flange de 90x90mm. A caixa de engrenagens de ângulo reto do eixo de chaveta 10:1 integrada traz velocidade e torque para 300.
Unidade de frequência variável de 5,5KW. Este é um motorredutor DC sem escova de 24V 150W com flange de 90x90mm. A caixa de velocidades de dentes retos 5:1 integrada traz velocidade e torque para 600 rpm e 1,95 Nm (276,14.
O conversor de frequência é uma máquina de força CA que converte a eletricidade fornecida em diferentes frequências. No final da década de 1980, a China começou a usar conversor de frequência.
O que é acionamento de velocidade variável para motor monofásico
Inversores de velocidade variável (VSDs) para motores monofásicos são dispositivos que regulam a velocidade de rotação de um motor elétrico monofásico. Funciona manipulando a frequência e a tensão de saída do motor, permitindo assim variar a velocidade do motor. Esses motores usam a energia que vem em uma forma de onda única e contínua. Esta forma de onda é fornecida pela rede elétrica, que normalmente é de 120 V ou 240 V na maioria dos ambientes residenciais. Eles são ideais para eletrodomésticos como geladeiras, máquinas de lavar e ferramentas elétricas.
Benefícios do acionamento de velocidade variável para motor monofásico
Economia de energia:O acionamento de velocidade variável para motor monofásico pode reduzir significativamente o consumo de energia, fornecendo ao motor apenas a potência necessária em um determinado momento. Isto pode levar a poupanças anuais de energia de até 50% ou mais em alguns casos.
Produtividade melhorada:O VSD para motor monofásico também pode melhorar a produtividade, permitindo que os motores funcionem na velocidade ideal para a tarefa em questão. Isso pode levar a tempos de ciclo mais rápidos e maior rendimento.
Vida útil prolongada do motor:O VSD para motor monofásico pode ajudar a prolongar a vida útil dos motores, reduzindo a quantidade de estresse a que estão sujeitos. Isso ocorre porque os VSDs podem iniciar e parar motores suavemente, o que ajuda a evitar a queima do motor.
Segurança aprimorada:O VSD para motor monofásico pode ajudar a melhorar a segurança, reduzindo o risco de choque elétrico e incêndio. Isso ocorre porque o VSD para motores monofásicos ajuda a evitar sobrecarga dos motores, o que pode levar a esses perigos.
Controle de processo aprimorado:O acionamento de velocidade variável para motor monofásico pode ser usado para controlar com precisão a velocidade dos motores, o que pode ser benéfico para uma variedade de processos. Por exemplo, o VSD para motor monofásico pode ser usado para controlar a temperatura de um forno ajustando a velocidade dos ventiladores que sopram o ar através do forno.
Maior flexibilidade:O VSD para motor monofásico pode tornar os motores mais flexíveis, permitindo-lhes operar em uma faixa mais ampla de velocidades. Isto pode ser benéfico para aplicações onde a carga do motor varia frequentemente. O VSD para motor monofásico também pode ajudar a reduzir os níveis de ruído e vibração, o que pode melhorar o ambiente geral de trabalho.
Um inversor de velocidade variável (VSD) para um motor monofásico funciona controlando a frequência e a tensão fornecidas ao motor, permitindo-lhe ajustar sua velocidade. O VSD converte a energia CA monofásica de entrada em CC e, em seguida, usa um inversor para recriar uma saída CA na frequência desejada. Ao alterar a frequência da alimentação CA fornecida ao motor, o inversor controla a velocidade do motor enquanto mantém a eficiência.
Além do controle de velocidade, o VSD também oferece recursos de partida e parada suaves, reduzindo o estresse mecânico no motor e nos equipamentos conectados. Isto ajuda a melhorar a eficiência energética, reduz o desgaste do motor e permite o controle preciso da velocidade do motor em aplicações como ventiladores, bombas e transportadores.
Como usar um inversor de velocidade variável para um motor monofásico
Escolhendo o VSD certo:O primeiro passo para usar um inversor de velocidade variável (VSD) com um motor monofásico é selecionar o VSD apropriado. É crucial garantir que as classificações de potência e tensão dos VSDs correspondam às do motor. Por exemplo, se o seu motor monofásico opera a 220V e 1HP, o seu VSD deve ser capaz de atender a essas especificações. Além disso, você deve verificar a compatibilidade do VSD com entradas monofásicas, pois alguns VSDs são projetados apenas para entradas trifásicas. Consulte sempre a ficha técnica do VSD ou consulte o fornecedor ou fabricante para confirmar sua adequação ao seu motor e aplicação específicos.
Configurando o VSD:Depois de escolher o VSD correto, você precisa conectá-lo corretamente à fonte de alimentação e ao motor. Geralmente é recomendado seguir o diagrama de fiação fornecido no manual do usuário do VSD, pois a fiação incorreta pode causar danos ou até mesmo riscos à segurança. Normalmente, a entrada do VSD está conectada à fonte de alimentação e a saída está conectada ao motor. Lembre-se de garantir que todas as conexões estejam seguras e que o VSD esteja aterrado corretamente para evitar falhas elétricas.
Configurando o VSD:Com a fiação concluída, você precisará configurar os parâmetros do VSD de acordo com os requisitos do seu motor e a operação desejada. Isso normalmente envolve a configuração de configurações como tensão nominal do motor, potência nominal, velocidade nominal e tempos de aceleração e desaceleração. Ao definir adequadamente esses parâmetros, você pode garantir que o VSD controlará a velocidade e o torque do motor com precisão e eficiência. Alguns VSDs também oferecem configurações avançadas, como modos de economia de energia e detecção automática de falhas, o que pode ser benéfico em algumas aplicações.
Operando o VSD:Após a configuração do VSD, você pode começar a operá-lo para controlar o motor monofásico. O painel de controle ou interface digital do VSD permite ajustar a velocidade do motor, mudar a direção de funcionamento do motor e monitorar vários parâmetros, como a velocidade atual do motor e o consumo de energia. É essencial ficar de olho nesses parâmetros para garantir que o motor e o VSD estejam operando dentro de suas capacidades nominais.
Manutenção:A manutenção regular é crítica para garantir a longevidade do VSD e do motor. Isto pode incluir verificações periódicas da fiação e das conexões, monitoramento dos parâmetros operacionais para identificar quaisquer sinais de desempenho anormal e limpeza do VSD para evitar o acúmulo de poeira, o que pode levar ao superaquecimento. Além disso, lembre-se de inspecionar o motor em busca de sinais de desgaste ou superaquecimento. Ao manter adequadamente o VSD e o motor, você pode garantir uma operação eficiente e prolongar sua vida útil.
Diferença entre VSD trifásico e VSD de motor monofásico
A maior diferença entre o VSD monofásico e o VSD trifásico é que a fonte de alimentação do VSD monofásico consiste em um fio energizado e um fio neutro com tensão de 220V. Há apenas um fio energizado, por isso é chamado de monofásico. A fonte de alimentação do VSD trifásico possui três fios energizados, por isso é chamada de VFD trifásico, bem como VSD de entrada de energia trifásica.
Além disso, a tensão de saída do VSD monofásico pode ser dividida em saída monofásica e saída trifásica. A saída trifásica aqui não excederia a tensão da fonte de alimentação. Se a entrada monofásica for 220V, a saída trifásica também seria 220V, o que é diferente da saída do VSD trifásico. Da mesma forma, os modos de conexão dos seus motores também são diferentes. Se a conexão não corresponder à tensão, o motor não terá energia.
Entrada monofásica significa que existem apenas duas linhas para entrada de alimentação (uma linha neutra e uma linha viva), a tensão de fase da tensão de entrada é 220V. Entrada trifásica significa que existem três fios de entrada (três fios trifásicos) ou quatro fios de entrada (quatro fios trifásicos), geralmente, os quatro fios trifásicos são comuns. Três fios energizados de entrada e um fio neutro, a tensão de fase entre cada fio energizado e o fio neutro é 220V, a tensão de fase entre cada dois fios energizados é 380V.
Quando a potência é a mesma, a corrente da fonte de alimentação monofásica é igual a potência/220V. Supondo que a potência seja 1000 watts, a corrente é 4,54A. A corrente em cada fio energizado da fonte de alimentação trifásica é igual a um terço da corrente total, ou seja, 4,54/3=1 0,5A, portanto, tem uma exigência menor para o fio, e fios mais finos podem ser usados. Deve-se notar que a fonte de alimentação trifásica geralmente está disponível apenas em aplicações industriais, a maioria das residências usa apenas fonte de alimentação monofásica (um fio energizado, um fio neutro e um fio terra), o VSD com fonte de alimentação trifásica não pode ser usado . Fonte de alimentação monofásica O VSD pode ser usado em áreas de fonte de alimentação trifásica de quatro fios (conecte a um fio ativo e um fio neutro).
Aplicação de inversor de velocidade variável para motor monofásico
Eletrodomésticos
Motores monofásicos, muitas vezes alimentados por um VSD, são encontrados em diversos eletrodomésticos, como refrigeradores, condicionadores de ar, ventiladores e máquinas de lavar. O VSD fornece controle preciso sobre a velocidade do motor, otimizando o desempenho e a eficiência energética.
Ferramentas elétricas profissionais e DIY
Os motores monofásicos, quando combinados com um VSD, oferecem controle de velocidade variável para ferramentas como furadeiras e serras. Esta flexibilidade permite maior precisão e adaptabilidade a diferentes tarefas.
Equipamento de escritório
Dispositivos de escritório, como impressoras e fotocopiadoras, geralmente incorporam motores monofásicos controlados por VSDs. Isto permite um controle preciso do movimento, essencial para impressões e cópias de alta qualidade.
Agrícola
No setor agrícola, os motores monofásicos combinados com os VSDs alimentam frequentemente as bombas de irrigação. Ao controlar a velocidade do motor, os VSDs podem otimizar o uso de água e a eficiência energética.
Assistência médica
Motores monofásicos, controlados por VSDs, são usados em uma variedade de dispositivos médicos. Desde camas de pacientes até vários equipamentos de laboratório, os VSDs permitem um controle preciso da velocidade.
Sistemas Automatizados
Portões automatizados e portas de garagem geralmente usam motores monofásicos controlados por VSDs. Esta configuração permite o controle de velocidade variável, melhorando a eficiência e a vida útil do sistema.
Como converter motor monofásico em trifásico
Visão geral dos métodos de conversão
Existem vários métodos para converter energia monofásica em energia trifásica, cada um com suas próprias vantagens e aplicações. Os métodos mais comuns incluem o uso de conversores de fase e inversores de velocidade variável (VSDs).
Os conversores de fase vêm em três tipos: Estática, rotativa e digital. Os conversores estáticos são os mais simples e menos caros, mas fornecem a conversão menos eficiente. Os conversores rotativos usam uma configuração motor-gerador para fornecer uma saída trifásica mais estável. Os conversores digitais utilizam componentes eletrônicos para criar uma energia trifásica precisa e estável.
Drives de velocidade variável (VSDs) são outro método popular. Os VSDs não apenas convertem energia monofásica em trifásica, mas também permitem o controle da velocidade do motor, tornando-os altamente versáteis. A compreensão desses métodos ajuda na escolha da abordagem certa para aplicações específicas.
Processo de conversão passo a passo
Determine seus requisitos de energia: Avalie as necessidades de energia do seu equipamento para escolher o conversor ou VSD adequado. Compreender a carga e as demandas operacionais é essencial para selecionar o método de conversão correto.
Selecione o método de conversão:Com base nas suas necessidades, decida se deseja usar um conversor de fase ou um VSD. Considere fatores como custo, complexidade e as necessidades específicas da sua aplicação.
Instale o conversor/VSD:Monte o dispositivo de acordo com as instruções do fabricante. Certifique-se de que seja colocado em um local com ventilação e acessibilidade adequadas para manutenção. A instalação adequada é crucial para a longevidade e o desempenho do equipamento.
Conecte a alimentação de entrada:Conecte a fonte de alimentação monofásica aos terminais de entrada do conversor ou VSD. Certifique-se de que todas as conexões estejam seguras e em conformidade com os códigos elétricos. A conexão adequada evita falhas elétricas e garante uma operação estável.
Configurar conexões de saída:Conecte os terminais de saída ao seu equipamento trifásico. Siga os diagramas de fiação cuidadosamente para garantir conexões corretas e seguras. A configuração adequada é vital para evitar danos ao equipamento e garantir que ele funcione com eficiência.
Teste o sistema:Ligue o sistema e teste a saída para verificar se ela fornece energia trifásica estável. Ajuste as configurações conforme necessário para obter o desempenho ideal. Testes e ajustes regulares ajudam a manter a eficiência e a confiabilidade do sistema.
A maioria dos VSDs possui aberturas laterais para permitir melhor fluxo de ar. Essas aberturas fornecem algum grau de proteção contra objetos sólidos estranhos, mas permitem que a poeira se acumule dentro da unidade e nas próprias aberturas. Isso pode evitar que dissipadores de calor e ventiladores circulantes resfriem a unidade VSD. Eles exigem limpeza regular para que o material não se acumule o suficiente para impedir o fluxo de ar ou comprometer o desempenho.
Como a maioria dos eletrônicos, os VSDs são vulneráveis na presença de umidade. Proteger os espaços de armazenamento com desumidificadores ajuda a manter o nível de umidade ambiente baixo o suficiente para reduzir o risco de corrosão. As aberturas de ventilação e a tampa não lacrada significam que a umidade pode facilmente entrar na unidade e causar corrosão. Mesmo a água pingando de uma unidade desumidificadora próxima pode ser suficiente para arruinar o dispositivo, por isso é importante planejar o espaço corretamente e inspecionar regularmente os VSDs no local.
Os VSDs exigem conexões estreitas para funcionar. As conexões podem se soltar com o tempo devido a vibrações mecânicas, ciclos de calor ou até mesmo movimentos acidentais durante longos períodos de tempo. Os gerentes das instalações devem inspecionar as conexões regularmente para verificar se há conexões soltas.
